Инсталация на PTC допълнителен отоплител за Ford Mondeo MK4 07->
Схемата е, когато автомобилът няма допълнително окабеляване за захранване и управление на отоплителя.
Парт номер: 0G91-18K463-DA

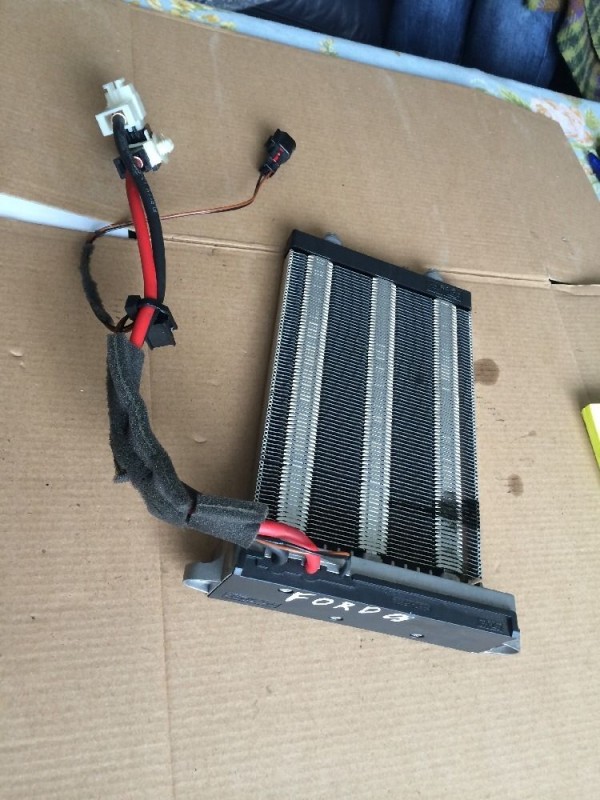

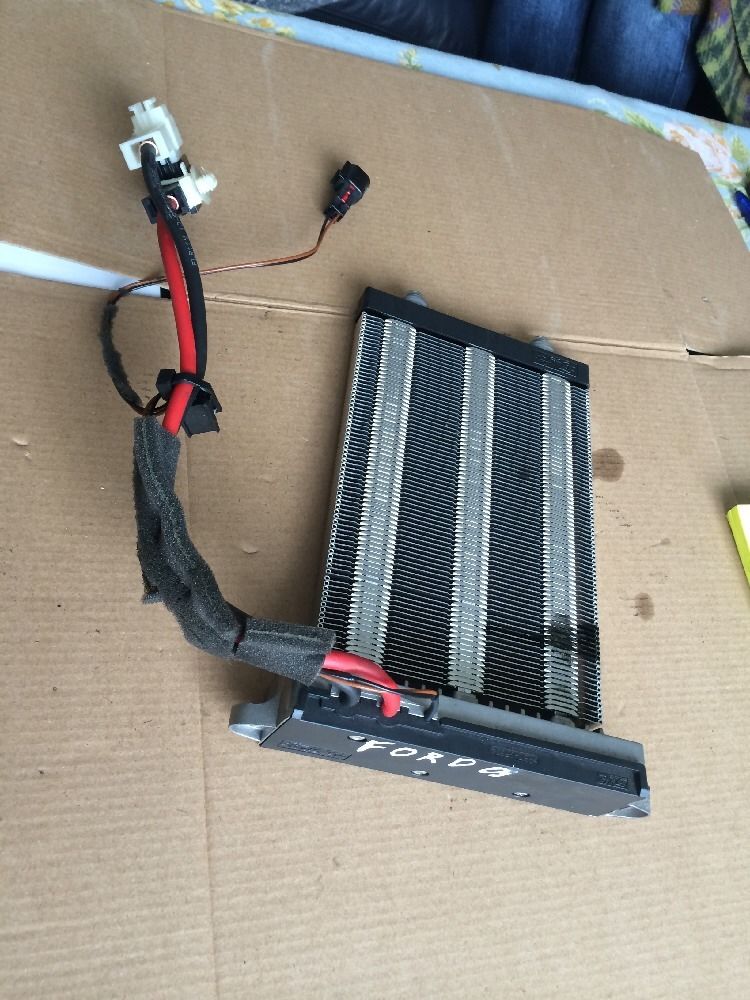

Ето го как изглежда демонтиран:

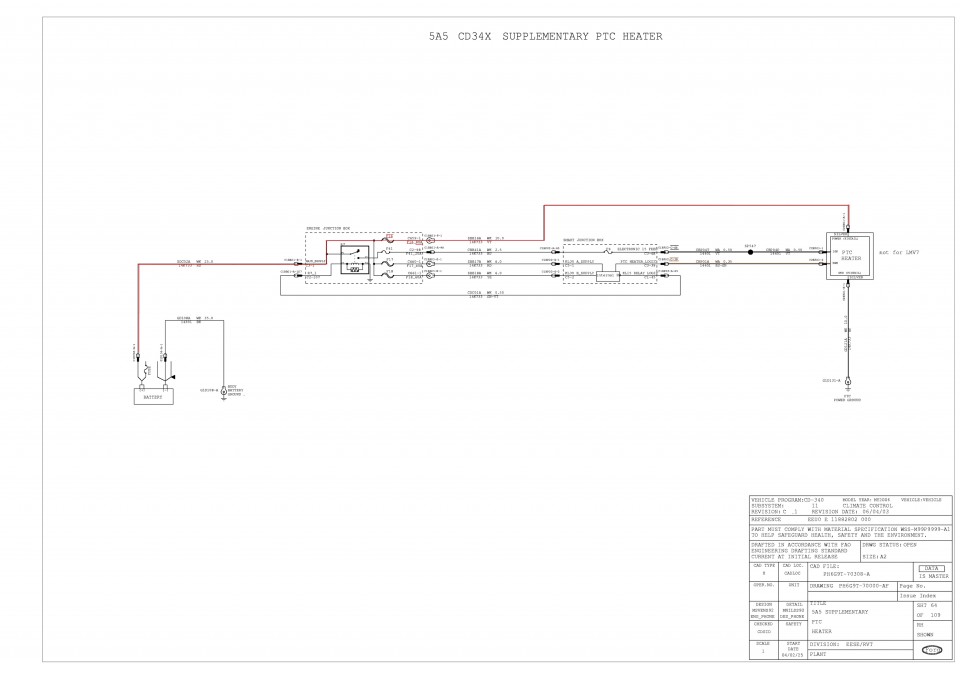

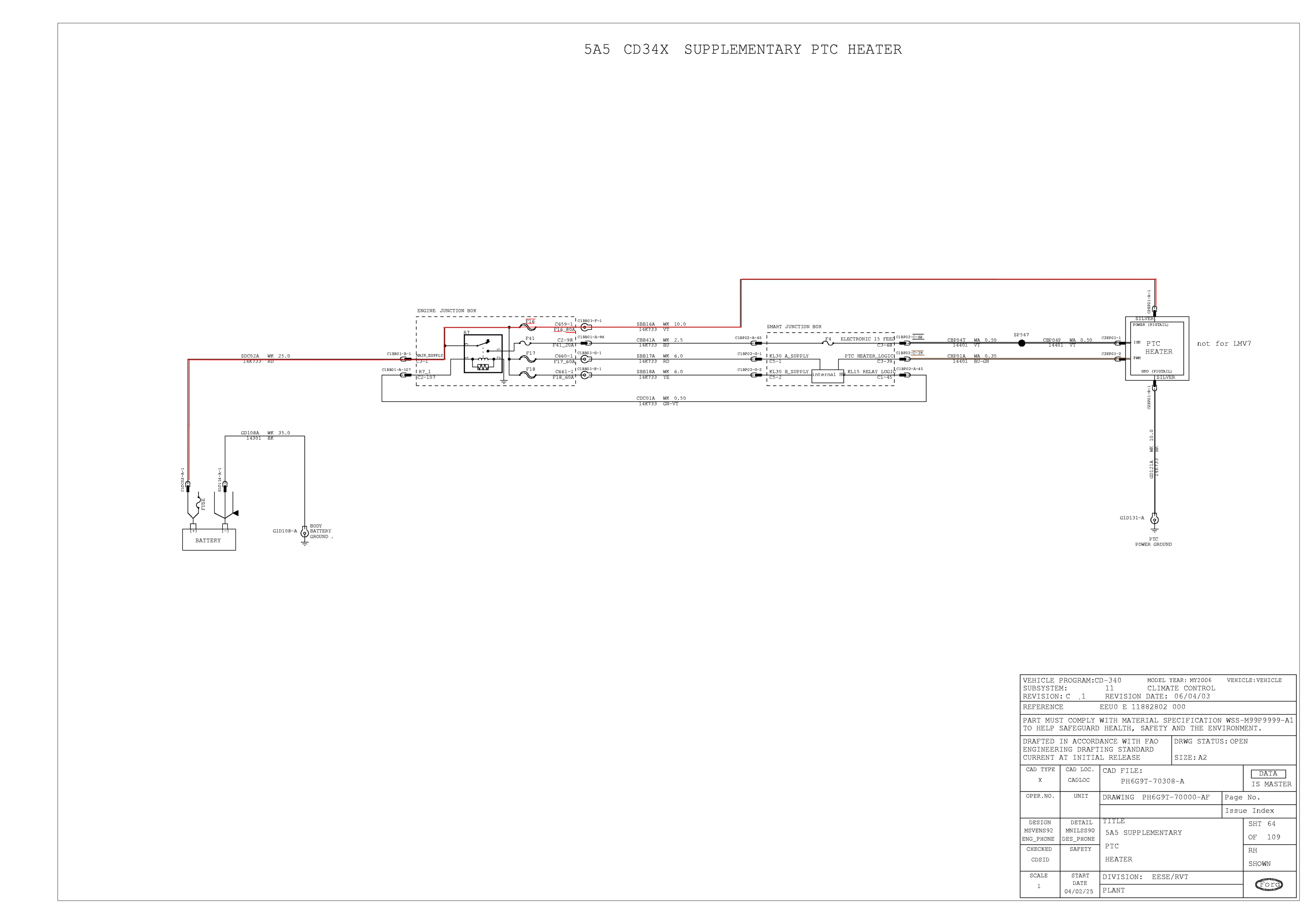

Цялата схема на системата с цветово илюстрирани кабелите:
Червен – 10кв. кабел до бушониерата при F16 и добавяне на 80A предпазител.
Черен кабел – 10кв кабел до най-близка точка за маса до отоплителя.
(цъкни върху снимката, за да уголемиш)

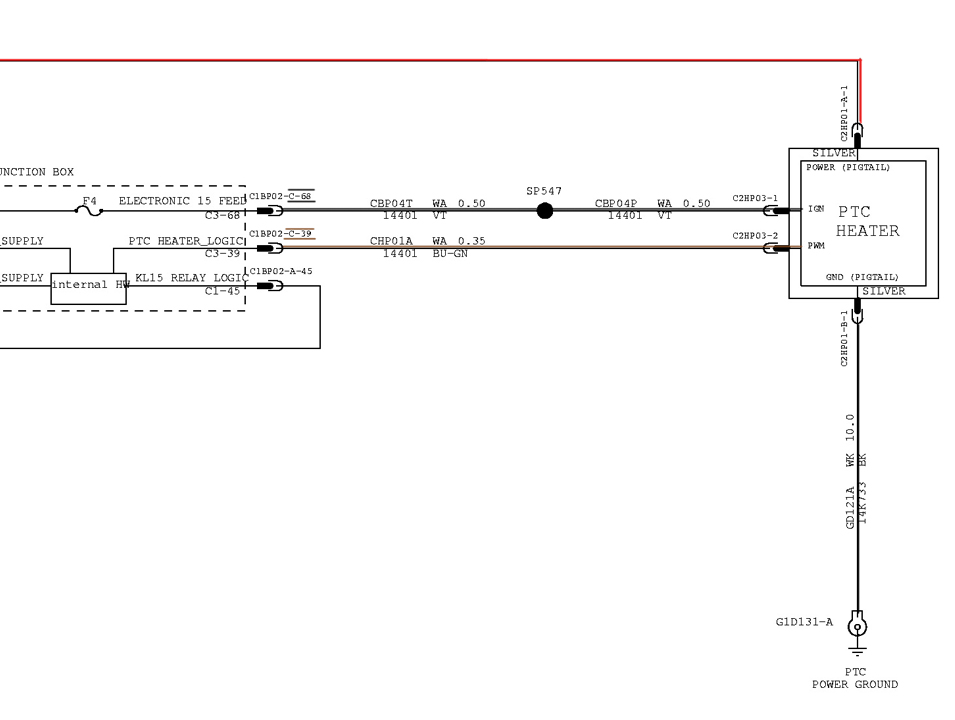

Увеличена схема на същата снимка:

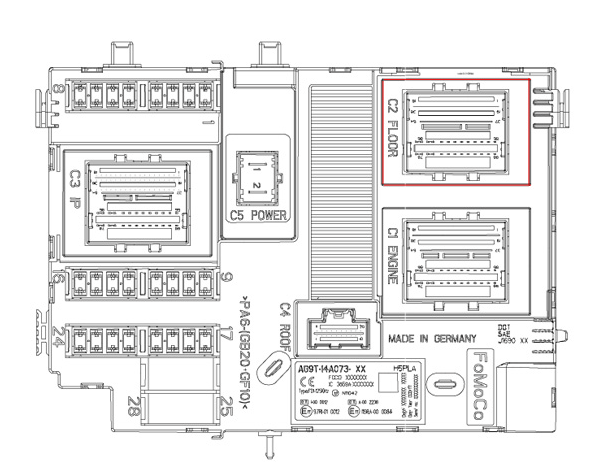

Както се вижда на схемата отоплителят трябва да влезе в BCM/GEM модула и по-точно в буксата оградена в червено: C2

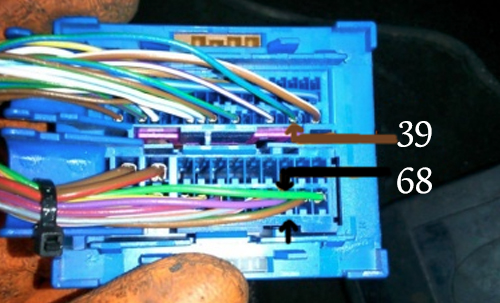

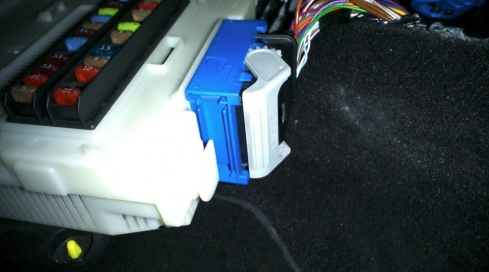

Буксата, която влиза в модула:
Както беше обозначено на главната схема трябва да се прекарат кафявият и черният кабел от управлението на отоплителя към модула както следва:
кафяв -> pin 68
черен -> pin 39
Схема на буксата отпред:
